Pro☆1 DX

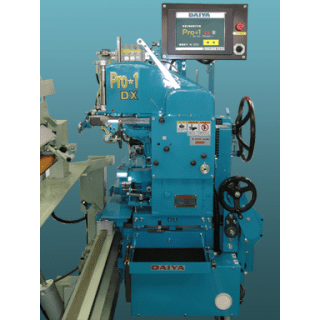

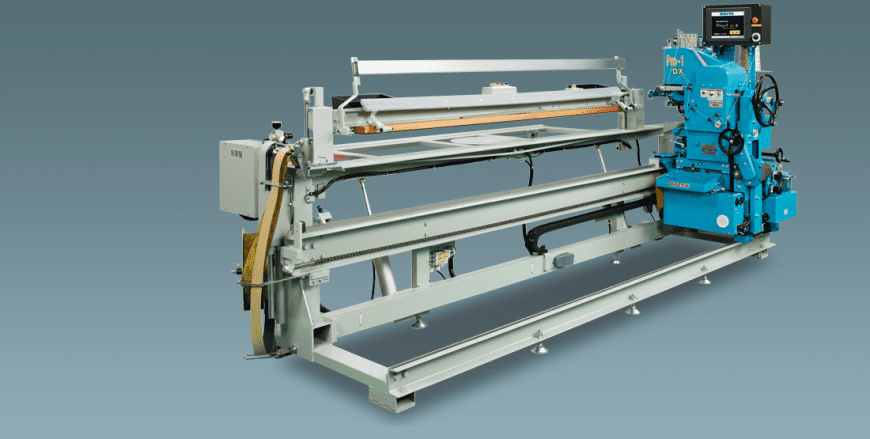

高速自動制御両用機Pro☆1 DX
![](/files/libs/161/p/201705160944127369.png?1543623474)
~更なる省力化と生産性の向上へ~
●全方位エアー化を実現化した次世代型両用機Pro☆1を改良。
自動クセ取り装置等を搭載し、さらに高機能化を果たしたPro☆1DX。
貴社の要望にお応えします
貴社の要望にお応えします
![](/files/libs/162/s/20170516094552984.png?1543623520)
![](/files/libs/163/s/201705160946071252.png?1543623748)
![](/files/libs/164/s/201705160946207135.png?1543623755)
■特徴
自動曲取り装置
●曲寸法の打ち込みは、大型カラー表示パネルで数字も見やすく、確認作業が簡単。
仕上がり寸法は至って正確。
●畳の図に合わせて曲寸法を打ち込むだけ。
●畳の図に合わせて曲寸法を打ち込むだけ。
しかも1点入力(間中)、3点入力(手元・間中・手先)、5点入力(手元・小間中・間中・小間中・手先)
の選択可能(床長設定不要)
●曲寸法は100畳までの寸法を記憶します。(番号順、番号呼出選択可能)
●5厘単位ではなくツヨメ・ヨワメの入力にも対応。
●縁無畳も曲寸法通りに切断可能。(切断速度調整可能)
●カッターの刃先を注視する必要がないため疲れません。
●返し縫いも自動で曲に追従。
●曲寸法は100畳までの寸法を記憶します。(番号順、番号呼出選択可能)
●5厘単位ではなくツヨメ・ヨワメの入力にも対応。
●縁無畳も曲寸法通りに切断可能。(切断速度調整可能)
●カッターの刃先を注視する必要がないため疲れません。
●返し縫いも自動で曲に追従。
![](/files/libs/165/s/201705160948536611.png?1543623702)
自動曲取り装置
![](/files/libs/166/s/201705160949185040.png?1543623318)

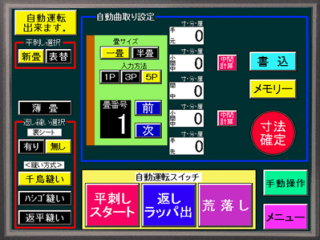

自動曲取り設定画面
![](/files/libs/167/s/201705160949399846.png?1543623403)

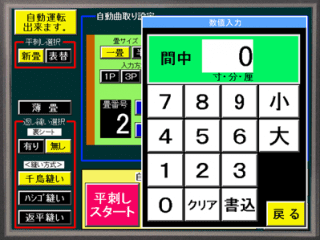

曲寸法入力画面
大型カラー液晶パネル搭載
●操作盤は大型カラー液晶画面を採用。操作はタッチパネルに軽くタッチするだけ、
モード切替も画面に軽くタッチするだけの簡単操作。
●操作手順、トラブルもメッセージ画面に表示されるので、万一の時も安心。誰でも簡単に使用できます。
●止め縫い・戻し縫い回数、縫い始め・縫い終わり位置をカラー表示パネル上で簡単に設定可能。
●操作手順、トラブルもメッセージ画面に表示されるので、万一の時も安心。誰でも簡単に使用できます。
●止め縫い・戻し縫い回数、縫い始め・縫い終わり位置をカラー表示パネル上で簡単に設定可能。
![](/files/libs/168/s/201705160951582060.png?1543623613)

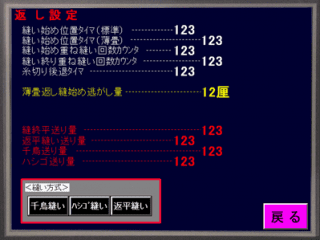

設定は画面に入力するだけ
![](/files/libs/169/s/201705160952192947.png?1543623579)

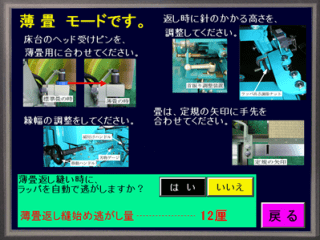

画像付き説明画面で安心
![](/files/libs/170/s/201705160952386804.png?1543623034)

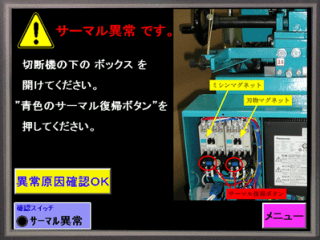

トラブルの対処も安心
畳表専用八角形回転刃
●八角形の回転刃により表のみ切断します。しかも表替えの場合は逆回転しますのでクセをセットすれば、
表の切断が大変きれいに仕上がります。
●抑え装置と回転場装置が簡単に分離できますので、回転刃の使い分け(使用・不使用)も簡単にできます。
●回転刃の交換も押さえと回転刃を分離すれば、簡単に出来ます。
●LEDライトで明るく、刃先も見やすくなりました。
●抑え装置と回転場装置が簡単に分離できますので、回転刃の使い分け(使用・不使用)も簡単にできます。
●回転刃の交換も押さえと回転刃を分離すれば、簡単に出来ます。
●LEDライトで明るく、刃先も見やすくなりました。
![](/files/libs/174/s/201705160956014969.png?1543623879)

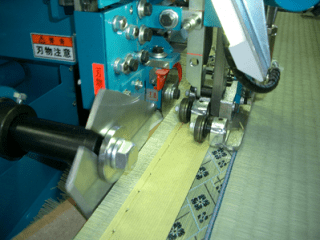

八角刃が表のみ綺麗に切断
![](/files/libs/173/s/201705160955398694.png?1543623558)
使用・不使用の設定も簡単
![](/files/libs/175/s/201705160956296290.png?1543623760)

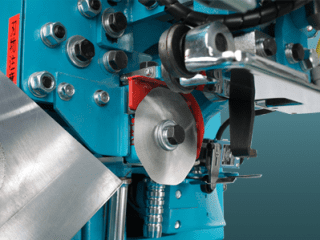

八角刃の交換はネジを外すだけ
その他
●自動上糸・下糸切断装置付き。
●畳台の水平・傾斜、畳締め、回転板、縁張り装置をすべてエアー化。
●糸切れ検知装置、糸通し装置付き。
●畳台の水平・傾斜、畳締め、回転板、縁張り装置をすべてエアー化。
●糸切れ検知装置、糸通し装置付き。
![](/files/libs/176/s/201705160958447521.png?1543623038)
自動糸切り装置
![](/files/libs/177/s/201705160959116063.png?1543623631)

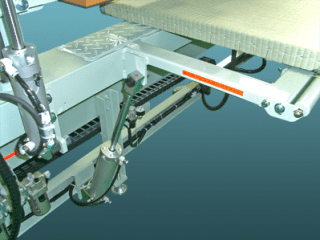

エアー化により省電力化
![](/files/libs/178/s/20170516095936429.png?1543623639)

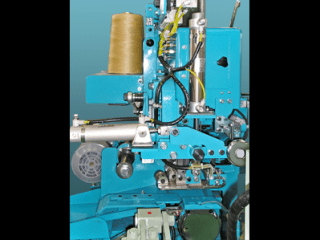

ミシン部も省電力・静音化
■据付平面図
![](/files/libs/179/201705161000328759.gif?1494896434)
■仕様
全長
| 3,200mm(10尺6寸)
| 高さ
| 1,590mm(5尺3寸)
|
幅
| 1,420mm(4尺7寸)
| 畳台高さ
| 785mm(2尺6寸)
|
重量
| 700kg
| ||
モーター
ミシン用
送り用
切断用
回転刃用
クセ取り用
| 単相100V
| 三相200V
| |
200W
| 200W
| ||
400W
| 400W
| ||
300W
| 300W
| ||
90W
| 90W
| ||
40W
| 40W
| ||
定格消費電力
| 1.3KW(三相または単相)
| ||
縫い方式
| 2本糸本縫い
| ||
縫い間隔
| 平刺0~30mm(無段階)返し0~55mm(無段階)
| ||
床1回の落とし幅
| 最大30mm(1寸)
| ||
コンプレッサー
| 400W以上(オプション)
|
