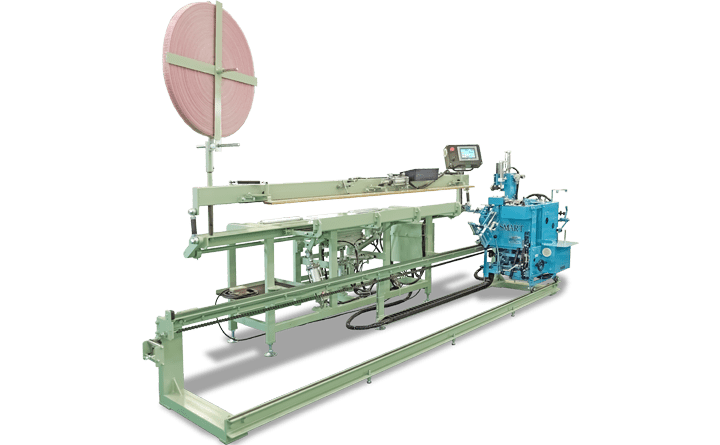

全自動返し縫機スマート5型

全自動返し縫機スマート5型

省人化機械の決定版!カラー液晶表示パネル搭載、メッセージ画面で簡単操作!
畳を載せたらスタートボタンを押すだけで全自動縫着。
返し縫い作業の完全自動化をスピーディに実現。

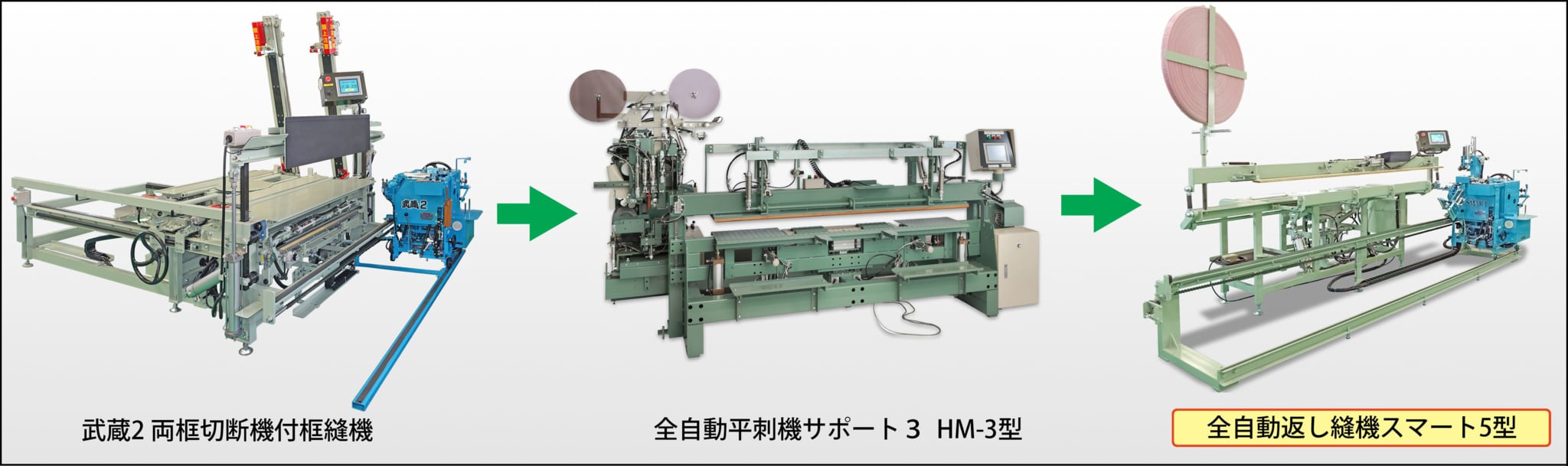

サポート(平刺機)との併用でさらに強力に省力化をバックアップ。

 ~~スマート3からの改良点~~
●縫位置が高くなりました。
●ミシンの走行制御の変更で制動時間が短縮しました。
●万が一、ミシンの高速移動時にミシンが何かと干渉して浮き上がると自動停止します。
●多くのリミットスイッチを近接スイッチ(無接点)に変更しました。
  接点不良が無く、また応答性がアップしました。
●リモコンスイッチを用意しました。操作パネルまで行かず、任意の場所で操作できます。
●カラー液晶表示パネルの起動時間が大幅に速くなりました。

■概要

カラー液晶表示パネル搭載

●操作盤はカラー液晶画面を採用、操作はタッチパネルに軽くタッチするだけで、
 モード切替も画面に軽くタッチするだけの簡単操作。
●縫い始め・縫い終りの針位置、止め縫いの針数も簡単に設定可能。
●トラブルもメッセージ画面に表示されるので、万一の時も安心。誰でも簡単に使用できます。

 ~~スマート3からの改良点~~
●カラー液晶表示パネルの起動時間が大幅に速くなりました。

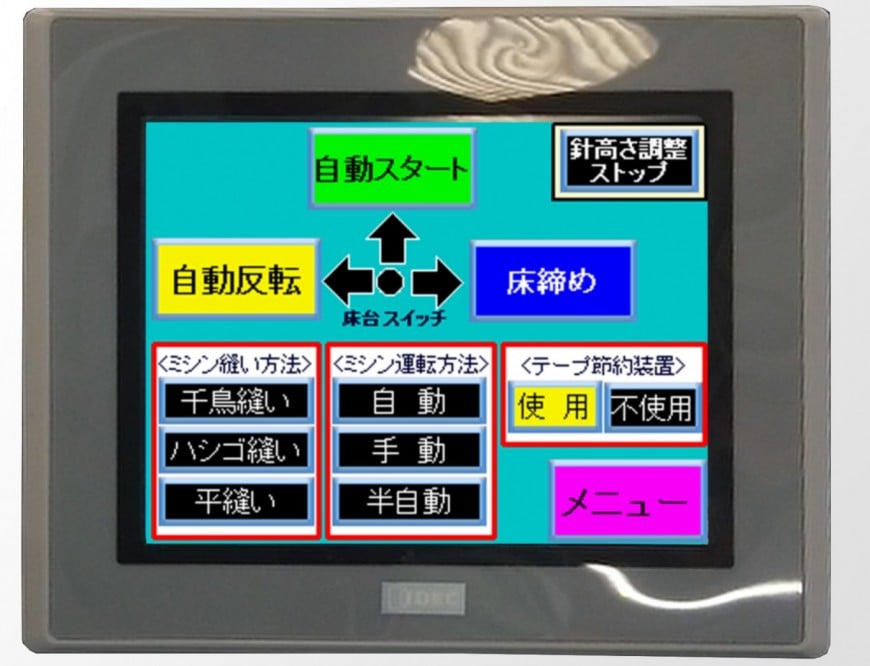

操作パネル

縁無畳に新逢着モード(ハシゴ縫い)

●従来の平縫い・千鳥縫いのモードに新たに美しい仕上がりのハシゴ縫いモードを追加、
 3種類の縫い方式が運転画面からワンタッチで選択可能。

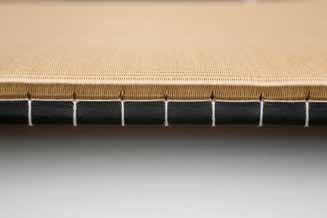

ハシゴ縫い

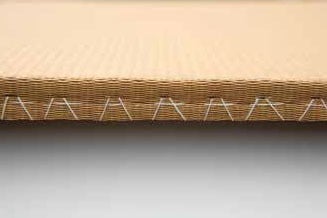

千鳥縫い・平縫い

切鉤畳も自動運転可能

●手元・手先・間中の切鉤がある畳も自動運転が可能です。

返し藁用テープ節約装置

●返し藁用テープ節約装置がついていますので、テープの無駄が有りません。

■特徴

●畳の位置決め、畳押え、止め縫い、上・下糸返し用テープの切断、
 畳を180度回転と返し縫い作業のすべてが自動。
●床押し込み装置は、スミ止め作業が楽にできるよう、普段は畳台の中に収納。
●自動であっても、手動に切り替えるとミシン本体の前進、後退も自由。
 万一の時には縫い直しも簡単にできます。
●運転途中で自動⇔手動の切替が可能です。
●万一の上糸・下糸の糸切れ又は上糸・下糸が無くなった時は自動停止します。
●送り目の調整は、ダイヤル式になっています。
 15~65mm(5分~2寸2分)まで簡単に変更することができます。
●サーボモーターを採用していますから、送りがスムーズで、振動音もほとんどありません。

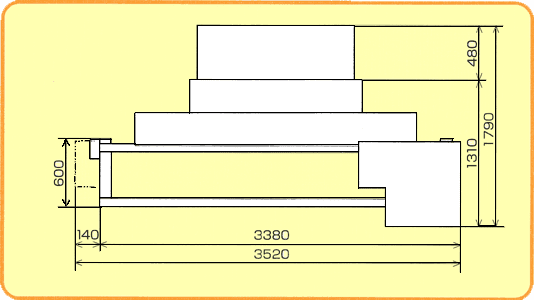

■据付平面図

動画

■仕様

スマート5型の仕様
全長
3,380mm
1,790mm
高さ
2,100mm
畳台高さ
800mm
重量
450kg
モーター
ミシン用            200W 減速機ブレーキ付(1台)
ミシン送り用      400W(1台)
定格消費電流
750W(三相または単相)
自動縫着可能範囲
畳の長さ            2尺5寸~6尺6寸
巾                     2尺5寸~3尺3寸
厚さ                  4分~2寸
縫い方式
2本糸本縫い(千鳥縫い・ハシゴ縫い)円弧針使用
縫い間隔
15~65mm(無段調整)
返し藁
テープ状材料
コンプレッサー
1KW以上(オプション)
