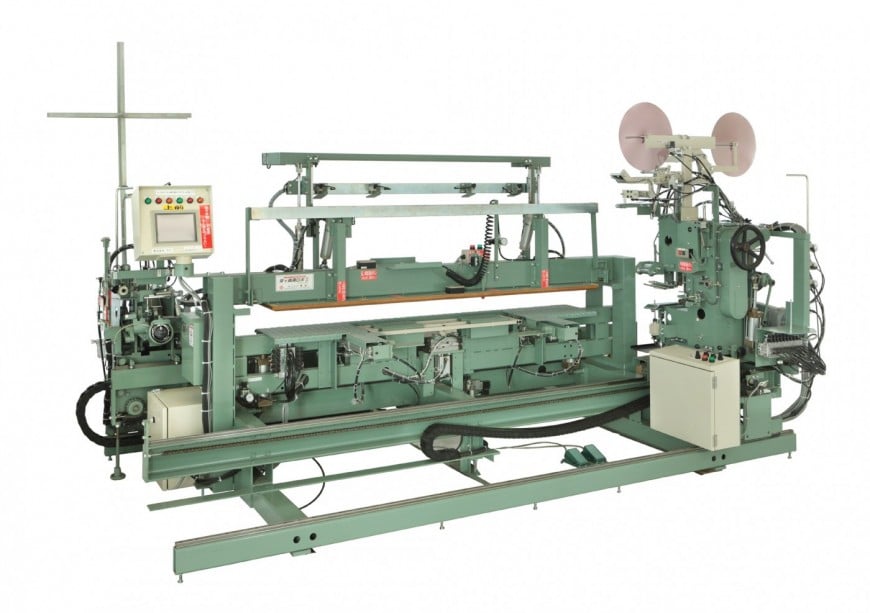

平刺・返縫両用ロボット KHW型

■概要

平刺ミシン・返縫ミシン同時に別々に縫着、作業効率もぐんとアップ!

返縫ロボット
円弧針
千鳥縫い・新ハシゴ縫い

■特徴

●上前定規合わせ、スミ止め作業以外はすべて全自動運転、
自動で畳が回転、自動で畳を定規へセットします。
●上前平刺縫着、上前スミ止め作業後に上前返し縫着、下前平刺
縫着を同時に縫着しますので、必ず1 工程早く作業ができます。
●縁巾変更がすごく簡単。(5 分~1 寸4 分変更可能)
●縁巾を変更しても定規と刃物の関係は変わりません。
●上基準で切断しますので、床の厚みが変わっても縁巾は
変わりません。
●表切断刃・床切断刃どちらも上下できますので、表替・
裏返し・荒落し時の設定が画面操作のみで変更可能。
●床切断角度が5 度と10 度に変更可能。
●縁無畳もクセ寸法通りに切断可能。
●表定規は床厚に関係なく高さ調整は不要。

■仕様

全長 3,500mm(11 尺5 寸)
2,500mm(8 尺2 寸)
高さ 1,970mm(6 尺5 寸)
畳台高さ 740mm(2 尺5 寸)
モーター ミシン用 200W ブレーキ付(2 台)
送り用 400W(2 台)
切断用 1.5kW(1 台)
表切断用 90W(1 台)
クセ取り用 60W(1 台)
必要な電源 三相200V
定格消費電力 3.6kW
自動縫着可能範囲 畳の長さ 2 尺4 寸~6 尺6 寸
巾 2 尺4 寸~3 尺3 寸
厚さ 10mm~60mm
自動クセ取り範囲 床長3 尺につき4 分まで
縫い方式 (平刺)一本糸環縫い
(返し)2 本糸本縫い
縫い間隔 20mm~55mm(無段階)
コンプレッサー 750W 以上(オプション)
集塵機 2.2kW(オプション)
